3.1.  Grafy zorientowane i niezorientowane

Grafy, o których będzie mowa w tym wykładzie, to proste figury geometryczne składające się z punktów i odcinków lub strzałek łączących niektóre z nich. Tak właśnie ilustrowaliśmy relacje. Matematyczna definicja grafu odsyła nas do pojęcia relacji.

Definicja 3.1.1

Grafem zorientowanym (digrafem albo grafem skierowanym) nazywamy parę uporządkowaną G = <V, E>, gdzie V jest niepustym zbiorem, a E podzbiorem produktu V × V. Elementy zbioru V nazywamy węzłami lub wierzchołkami grafu, a elementy zbioru E nazywamy krawędziami grafu.

Każdy graf jednoznacznie wyznacza pewną relację binarną w zbiorze V,

(x, y) ∈ r wttw (x, y) ∈ E.

Odwrotnie, każda relacja binarna r w zbiorze X, wyznacza jednoznacznie graf zorientowany, którego węzłami są elementy zbioru X, a krawędziami uporządkowane pary (x, x') należące do r. Relację r będziemy nazywać relacją sąsiedztwa. Wierzchołki połączone krawędzią będziemy nazywać sąsiednimi. O krawędzi (x,x') mówimy, że jest incydentna z wierzchołkami x i x'. Wierzchołek x  nazywamy początkiem, a x' końcem krawędzi (x,x'). Krawędź, której początek jest identyczny z końcem nazywa się pętlą w grafie.

Powiemy, że graf zorientowany jest skończony, jeśli zbiór jego wierzchołków jest skończony.

Przykład 3.1.1

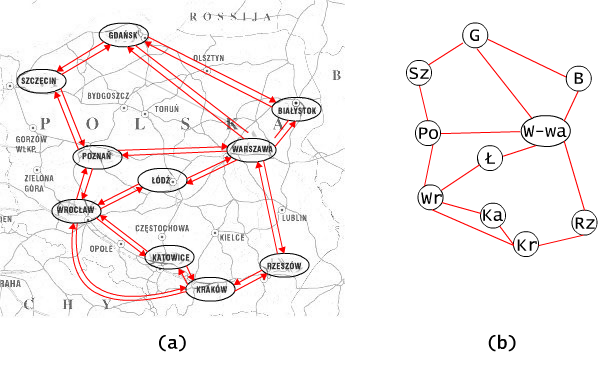

Kilka przykładów grafów zostało już przedstawionych jako ilustracje relacji binarnych. Typowymi przykładami grafów zorientowanych są schematy różnego rodzaju sieci: np. sieć dróg, sieć wodociągowa, sieć telekomunikacyjna, itd.  Na rysunku 3.1.1(a) przedstawiamy graf połączeń drogowych między  pewnymi  miastami w Polsce.

Rys. 3.1.1 Graf przedstawiający sieć połączeń drogowych.

Przykład 3.1.2

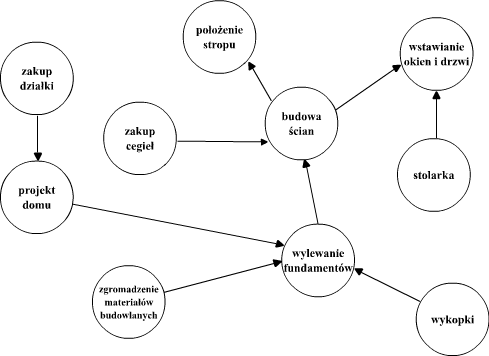

Przyjmijmy, że jako szef firmy budowlanej otrzymałeś, drogi Czytelniku, zlecenie zbudowania domu. Jak zabierzesz się do tej pracy? Na początek ustalisz prawdopodobnie jakie czynności trzeba wykonać. Oczywiście, niektóre z nich mogą być wykonywane równocześnie, np. przez różnych fachowców, ale inne muszą być wykonywane w ustalonej kolejności, np. najpierw musimy zbudować fundamenty, a dopiero potem ściany, por. Rys. 3.1.2. Na ogół tych czynności jest bardzo dużo. Jak sobie z tym wszystkim poradzić? Proste, trzeba narysować graf. Wierzchołki tego grafu odpowiadać będą akcjom, które trzeba wykonać w całym przedsięwzięciu, a krawędzie ustalą kolejność w jakiej je trzeba wykonywać. Rysunek tego grafu pozwoli nie tylko objąć całość przedsięwzięcia jednym spojrzeniem, ale i odpowiednio zaplanować terminy rozpoczęcia i zakończenia poszczególnych prac, lepiej wykorzystać czas i wykonawców.

Rys. 3.1.2 Przykład grafu zorientowanego - graf prac budowlanych.

Definicja 3.1.2

Dla każdego wierzchołka grafu zorientowanego definiujemy stopień wejściowy d+(v) i stopień wyjściowy d-(v) wierzchołka v  następująco:

Przykład
Stopień wejściowy wierzchołka W-wa na rysunku 3.1.1 wynosi 5, a stopień wyjściowy wierzchołka RZ wynosi 2: d+(W-wa)= 5, d-(RZ) = 2.  Stopień wejściowy wierzchołka "wkonanie fundamentów"  wynosi 3, a stopień wyjściowy 1.

Lemat 3.1.1

Niech G = <V,E> będzie grafem zorientowanym skończonym. Wtedy    S v ∈V d+(v) = S v ∈V d-(v).

Dowód. Każda krawędź grafu zorientowanego ma swój początek i swój koniec w pewnym wierzchołku grafu. Końce wszystkich krawędzi zostały zsumowane po lewej stronie równości, a początki wszystkich krawędzi - po prawej. Każda z sum występujących w lemacie 3.1.1 jest więc równa liczbie krawędzi grafu G, cbdo.

Definicja 3.1.3

Powiemy, że graf G = <V, E> jest niezorientowany, jeżeli relacja sąsiedztwa tego grafu jest symetryczna, tzn. dla dowolnych dwóch wierzchołków v, v' ∈ V, (v,v') ∈ E wttw (v',v) ∈ E.

Zatem grafy niezorientowane odpowiadają relacjom symetrycznym. W grafie niezorientowanym, jeżeli istnieje krawędź (strzałka) o początku w v i końcu w v', to jest też krawędź o początku w v' i końcu w v. Przykład takiego grafu jest przedstawiony na rysunku 3.1.1(a). Zwykle, jeśli mówimy o grafie niezorientowanym, upraszczamy rysunek, zastępując strzałki odcinkami, por.  Rys. 3.1.1(b). Na krawędzie możemy wtedy patrzeć jak na dwuelementowe zbiory, a nie pary uporządkowane.

Stopniem wierzchołka w grafie niezorientowanym nazywamy liczbę krawędzi incydentnych z tym wierzchołkiem. Stopień wierzchołka v oznaczamy przez d(v).



Lemat 3.1.2

Niech G = <V,E> będzie grafem niezorientowanym, skończonym. Wtedy suma stopni wszystkich wierzchołków jest równa podwojonej liczbie krawędzi grafu.


Jako wniosek z lematu 3.1.2 otrzymujemy, że każdy graf niezorientowany ma parzystą liczbę wierzchołków stopnia nieparzystego.

W tym wykładzie rozważać będziemy tylko grafy proste, tzn. spełniające warunki (1) i (2):
  (1)   grafy niezorientowane bez pętli,
  (2)  dowolne dwa wierzchołki mogą być połączone co najwyżej jedną krawędzią.
Grafy, dla których ta własność nie jest spełniona nazywamy multigrafami. Grafy, których wszystkie wierzchołki mają ten sam stopień nazywamy regularnymi. Graf, w którym każdy wierzchołek jest połączny krawędzią z każdym innym, nazywamy grafem pełnym.
Podgrafem grafu G = <V, E> nazywamy graf  G' = <V', E'> taki, że V' jest podzbiorem zbioru V, a zbiór krawędzi E' składa się ze wszystkich tych krawędzi zbioru E, których końce należą do wybranego zbioru wierzchołków V'.

Pytanie 3.1.1 Czy można narysować graf niezorientowany o 2 wierzchołkach stopnia 2 i 3 wierzchołkach stopnia 3?
